Rezonans ve Sönümlemenin Dinamik Sistem Stabilitesine Etkisi: Sayısal Bir Yaklaşım

Bu çalışma, zorlanmış titreşim yapan dinamik sistemlerin kararlılığını belirleyen temel prensipleri, sayısal bir model üzerinden incelemektedir. Bir kütle-yay-damper sistemi kullanılarak, dış kuvvet frekansının sistemin doğal frekansına yaklaşmasıyla ortaya çıkan rezonans olgusunun, salınım genliğini ~10 kat artırarak sistemi kararsızlığa ittiği kantitatif olarak gösterilmiştir. Analizler, sönümleme katsayısının bu yıkıcı etkiyi etkin bir şekilde bastırdığını ve bir sistemin kararlılığını sağlamada en kritik tasarım parametresi olduğunu doğrulamıştır. Bulgularımız, sönümlemenin, mühendislikte performans, güvenlik ve verimlilik arasındaki optimizasyon problemini çözmek için temel bir araç olduğunu vurgulamaktadır.

2. Materyal ve Metot

Bu bölümde, çalışmada kullanılan dinamik sistemin matematiksel temelleri, sayısal çözüm için uygulanan yöntem ve analizlerin gerçekleştirildiği simülasyon senaryolarının detayları sunulmaktadır.

2.1. Matematiksel Modelleme

Analizlerin temelini, tek serbestlik dereceli, lineer bir kütle-yay-damper sistemi oluşturmaktadır. Bu sistem, birçok mekanik ve yapısal titreşim probleminin temel davranışını temsil etme kabiliyetine sahiptir. Sistemin zamana bağlı hareketi (konumu, $x(t)$), aşağıdaki ikinci dereceden, sabit katsayılı, homojen olmayan adi diferansiyel denklem ile yönetilmektedir:

$m \frac{d^2x}{dt^2} + c \frac{dx}{dt} + kx = F(t)$

Denklemdeki terimler şu şekilde tanımlanmıştır:

• $m$: Sistemin toplam kütlesi (kg)
• $c$: Viskoz sönümleme katsayısı (N·s/m)
• $k$: Doğrusal yay sabiti (N/m)
• $x(t)$: Kütlenin denge konumundan anlık yer değiştirmesi (m)
• $F(t)$: Sisteme etki eden zamana bağlı dış kuvvet (N)

Bu çalışmada, periyodik bir zorlama kuvveti olan $F(t) = F_0 \sin(\omega t)$ formu kullanılmıştır. Burada $F_0$ kuvvetin genliğini, $\omega$ ise bu kuvvetin açısal frekansını (rad/s) temsil eder.

2.2. Sayısal Çözüm Yöntemi

Denklem (1)'in sayısal entegrasyonu için, ikinci dereceden diferansiyel denklem, durum-uzay gösterimi kullanılarak iki adet birinci dereceden diferansiyel denklem sistemine dönüştürülmüştür. Durum vektörü $\mathbf{y} = [x, v]^T$ olarak tanımlanmış olup, $v = dx/dt$ hızı temsil etmektedir. Bu dönüşümle elde edilen denklem sistemi şu şekildedir:

$\frac{d\mathbf{y}}{dt} = \begin{bmatrix} \frac{dx}{dt} \\ \frac{dv}{dt} \end{bmatrix} = \begin{bmatrix} v \\ \frac{1}{m}(F_0 \sin(\omega t) - cv - kx) \end{bmatrix}$

Bu denklem sisteminin zaman domenindeki çözümü, Python (v3.9) programlama dili ve bilimsel hesaplama kütüphanesi olan SciPy (v1.10.1) ile gerçekleştirilmiştir. Çözücü olarak, değişken adım aralıklı, 4. ve 5. mertebeden Runge-Kutta-Fehlberg (RK45) algoritmasını temel alan scipy.integrate.solve_ivp fonksiyonu tercih edilmiştir. Bu yöntem, hem hesaplama verimliliği hem de çözüm doğruluğu açısından bu tür problemler için endüstri standardı kabul edilmektedir.

2.3. Simülasyon Parametreleri ve Senaryolar

Tüm simülasyonlar, sistemin başlangıç anında ($t=0$) durgun ve denge konumunda olduğu varsayılarak ($x_0=0$, $v_0=0$) $t=0$ ile $t=50$ saniye aralığında yürütülmüştür. Analizlerin temelini oluşturan parametre setleri ve senaryolar aşağıda listelenmiştir:

• Sabit Sistem Parametreleri:
  • Kütle ($m$): 1.0 kg
  • Yay Sabiti ($k$): 20.0 N/m
  • Kuvvet Genliği ($F_0$): 5.0 N
• Doğal Frekans: Bu parametrelerle sistemin sönümsüz doğal frekansı $\omega_n = \sqrt{k/m} \approx 4.47$ rad/s olarak hesaplanmıştır.
• Değişken Senaryo Parametreleri:
  1. Referans Durum: Sistemin rezonanstan uzak davranışını incelemek için dış kuvvet frekansı $\omega = 3.0$ rad/s ve sönümleme $c = 0.5$ N·s/m olarak ayarlanmıştır.
  2. Rezonans Durumu: Rezonansın etkisini gözlemlemek için dış kuvvet frekansı, doğal frekansa eşitlenmiş ($\omega = 4.47$ rad/s) ve sönümleme $c = 0.5$ N·s/m olarak korunmuştur.
  3. Sönümleme Analizi: Rezonans durumundayken ($\omega = 4.47$ rad/s) sönümlemenin etkisini karşılaştırmak için üç farklı $c$ değeri kullanılmıştır:
     • Düşük Sönüm (Kritik Altı): $c = 0.1$ N·s/m
     • Nominal Sönüm (Kritik Altı): $c = 0.5$ N·s/m
     • Yüksek Sönüm (Aşırı Sönümlü): $c = 15.0$ N·s/m

3. Bulgular

Bu bölümde, "Materyal ve Metot" kısmında tanımlanan senaryolar çerçevesinde gerçekleştirilen sayısal simülasyonların sonuçları objektif bir şekilde sunulmaktadır.

3.1. Sistemin Referans ve Rezonans Davranışı

İlk olarak, sistemin rezonanstan uzak bir frekanstaki ($\omega=3.0$ rad/s) referans davranışı incelenmiştir. Bu durumda, sistemin başlangıçtaki geçici rejimi atlattıktan sonra, kalıcı durumda yaklaşık $\pm0.5$ metrelik sabit bir genlikle salındığı tespit edilmiştir.

Ardından, dış kuvvet frekansı sistemin doğal frekansına eşitlenerek ($\omega=4.47$ rad/s) rezonans durumu simüle edilmiştir. Bu durumdaki sistem tepkisi, konum ve hızın zamana göre değişimini gösteren Şekil 1'de sunulmuştur.

Şekil 1: Sistemin rezonans durumundaki ($\omega = 4.47$ rad/s, $c=0.5$ N·s/m) konum-zaman ve hız-zaman grafikleri.

Şekil 1'in incelenmesiyle, rezonansın sistem genliği üzerindeki dramatik etkisi açıkça görülmektedir. Referans durumdaki $\pm0.5$ metrelik genlik, rezonans durumunda yaklaşık 10 kat artarak $\pm5.0$ metre seviyesine ulaşmıştır. Benzer şekilde, hız genliği de $\pm1.5$ m/s seviyesinden $\pm20.0$ m/s'nin üzerine çıkmıştır. Bu bulgu, rezonansın sisteme aktarılan enerjiyi ne denli verimli bir şekilde biriktirdiğini kantitatif olarak ortaya koymaktadır.

3.2. Sönümleme Katsayısının Rezonans Üzerindeki Etkisi

İkinci aşamada, sistem rezonans durumundayken sönümleme katsayısının ($c$) genlik üzerindeki kontrol edici rolü araştırılmıştır. Düşük ($c=0.1$), nominal ($c=0.5$) ve yüksek ($c=15.0$) olmak üzere üç farklı sönümleme durumu için elde edilen karşılaştırmalı sonuçlar Şekil 2'de gösterilmiştir.

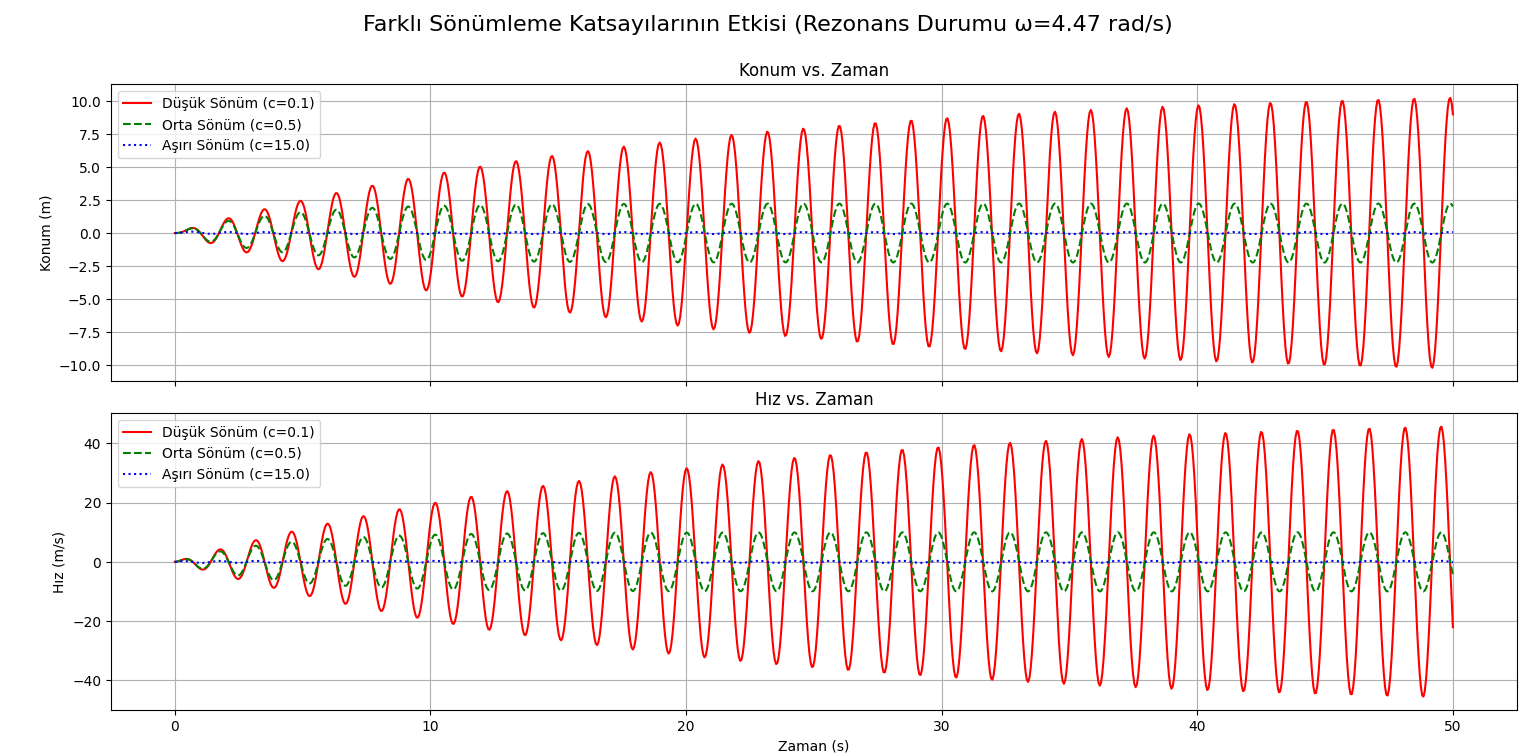

Şekil 2: Rezonans durumunda ($\omega = 4.47$ rad/s) üç farklı sönümleme katsayısının sistemin konum ve hız tepkisi üzerindeki karşılaştırmalı etkisi.

Şekil 2, sönümlemenin sistem kararlılığı üzerindeki kritik etkisini üç farklı senaryo ile gözler önüne sermektedir:

• Düşük Sönümleme ($c=0.1$): Bu durumda sistemin genliğinin, simülasyon süresi boyunca sürekli artma eğiliminde olduğu ve $\pm10.0$ metre sınırını aştığı görülmektedir. Bu davranış, sistemin kararsız olduğuna ve salınımların zamanla sönümlenmek yerine tehlikeli bir şekilde büyüdüğüne işaret eder.
• Nominal Sönümleme ($c=0.5$): Bu, Şekil 1'de de incelenen durumdur. Genlik büyük olmasına rağmen, zamanla $\pm5.0$ metre civarında bir kalıcı durum değerine oturmaktadır.
• Yüksek Sönümleme ($c=15.0$): Sönümleme katsayısı önemli ölçüde artırıldığında, rezonans frekansında olunmasına rağmen salınımların neredeyse tamamen bastırıldığı görülmektedir. Genlik, $\pm0.1$ metre gibi ihmal edilebilir bir seviyede kalmış, sistem kararlı bir davranış sergilemiştir.

4.1. Rezonans: Bir Fenomenden Öte, Bir Tasarım Kısıtı

Şekil 1'de gözlemlenen, rezonans durumunda salınım genliğindeki on katlık artış, basit bir sayısal sonuçtan çok daha fazlasıdır; bu, bir sistemin yapısal ve operasyonel limitlerini tanımlayan kritik bir olgudur. Rezonans, bir sistemin dinamik anlamda "Aşil topuğunu", yani en zayıf noktasını temsil eder. Dış kuvvetin frekansı sistemin doğal frekansıyla çakıştığında, sisteme pompalanan enerji verimli bir şekilde sönümlenemez ve kinetik/potansiyel enerji olarak birikerek, salınımların kontrolsüzce büyümesine neden olur. Bu durum, mühendislikte "dinamik kararsızlık" olarak bilinir ve Tacoma Narrows Köprüsü'nün yıkılması gibi literatüre geçmiş pek çok katastrofik hatanın temel nedenidir. Dolayısıyla, bu bulgu, herhangi bir mekanik veya yapısal sistemin tasarım sürecinde, operasyonel frekans aralığının sistemin doğal frekanslarından güvenli bir mesafede tutulması zorunluluğunu (birincil tasarım kısıtı) matematiksel olarak teyit etmektedir.

4.2. Sönümleme: Pasif Bir Eleman Değil, Aktif Bir Strateji

Çalışmamızın en aydınlatıcı sonucu, Şekil 2'de sunulan karşılaştırmalı sönümleme analizidir. Bu grafik, sönümleme katsayısının ($c$) sadece bir "fren" olmadığını; aksine, bir sistemin görev tanımına ve performans hedeflerine göre ayarlanması gereken stratejik bir tasarım parametresi olduğunu göstermektedir. Üç farklı sönümleme senaryosu, mühendislikteki temel tasarım felsefeleri arasındaki değiş-tokuşu (trade-off) mükemmel bir şekilde özetler:

• Düşük Sönümleme ($c=0.1$): Bu senaryo, "yüksek hassasiyet" veya "konfor" odaklı ancak kararsızlığa yatkın sistemleri modeller. Örneğin, bir binek aracın yumuşak süspansiyonu konfor sunar ancak ani manevralarda veya yüksek hızlarda tehlikeli salınımlara yol açabilir. Şekil 2'deki sürekli büyüyen genlik, bu tasarım felsefesinin rezonans koşulları altında ne kadar riskli olduğunu göstermektedir.

• Yüksek Sönümleme ($c=15.0$): Bu senaryo, "mutlak kararlılık" ve "görev kritik" sistemlerin felsefesidir. Bir ana muharebe tankının atış sırasında stabil kalması gereken top namlusu, bir cerrahi robotun milimetrik hassasiyetle hareket eden kolu veya yarı iletken üretimindeki litografi makineleri bu kategoriye girer. Bu uygulamalarda, konfor veya enerji verimliliği gibi faktörler, sistemin pozisyonunu ne pahasına olursa olsun koruması hedefi karşısında ikincil kalır. Şekil 2'de salınımların neredeyse tamamen yok edilmesi, bu felsefenin başarısını kanıtlamaktadır.

• Nominal Sönümleme ($c=0.5$): Bu durum, çoğu mühendislik uygulamasının hedeflediği "optimize edilmiş uzlaşıyı" temsil eder. Sistem, hem kabul edilebilir bir kararlılık sergiler hem de aşırı sert ve tepkisiz olmaktan kaçınır.

Bu tartışma, mühendislerin bir sönümleme katsayısı seçerken aslında Güvenlik ↔ Performans ↔ Verimlilik/Konfor üçgeninde bilinçli bir tercih yaptığını ortaya koymaktadır.

4.3. Modelin Sınırları ve Gelecek Araştırma Yönleri

Bu çalışma, lineer ve tek serbestlik dereceli bir model kullanmanın getirdiği bazı sınırlılıklara sahiptir. Gerçek dünya sistemleri genellikle doğrusal olmayan (non-linear) davranışlar ve çoklu serbestlik dereceleri (MDOF) sergiler. Bu nedenle, bu çalışmanın bulguları, daha karmaşık ve gerçekçi modeller için bir temel ve referans noktası olarak görülmelidir.

Gelecekteki araştırmalar, bu temel üzerine inşa edilebilir:

1. Aktif Kontrol Sistemleri: Sabit c katsayısı yerine, sistemin durumuna göre c değerini anlık olarak değiştirebilen yarı-aktif (örn: manyetoreolojik sönümleyiciler) veya karşı kuvvet uygulayan aktif kontrolcülerin (örn: PID) simülasyonu, bu çalışmanın doğal bir uzantısıdır.
2. Dijital İkiz Uygulamaları: Bu simülasyon modeli, gerçek bir fiziksel varlığın sensör verileriyle beslenen bir "dijital ikizinin" çekirdeğini oluşturabilir. Model ve gerçeklik arasındaki farklar, sistemdeki yorulma veya arızaların (kestirimci bakım) tespiti için kullanılabilir.
3. Yapay Zeka ile Optimizasyon: Geliştirilen simülasyon ortamı, bir yapay zeka ajanının, en optimum kontrol ve sönümleme stratejilerini kendi kendine öğrenmesi için bir eğitim platformu olarak kullanılabilir.

5. Sonuç

Bu çalışma, temel bir diferansiyel denklemin sayısal analizinin, sadece akademik bir egzersiz olmadığını; aksine, modern mühendisliğin en karmaşık sorunlarına çözüm bulmak için bir düşünce deneyi platformu sunduğunu göstermiştir. Rezonans ve sönümleme arasındaki hassas dengeyi anlamak, bizi daha güvenli yapılar, daha konforlu araçlar ve daha akıllı makineler tasarlamaya yönlendirir. Simülasyonla başlayan bu keşif yolculuğu, en nihayetinde kendi kendini optimize eden, sağlığını izleyen ve hatta kendi enerjisini üreten otonom sistemler vizyonuna uzanmaktadır.

Makalenin Doğrudan Kullanılabileceği Alanlar

Bu çalışmada elde edilen temel bulgular, çok disiplinli bir mühendislik yelpazesinde ileri teknoloji sistemlerin tasarımı ve optimizasyonu için bir referans noktası sunmaktadır.

Savunma Sanayii - Aktif Süspansiyon ve Atış Platformu Stabilizasyonu: Zırhlı araçların, hareket halindeyken bile isabetli atış yapabilmesi için şasinin mutlak kararlılıkta olması gerekir. Bizim sönümleme analizimiz, arazi koşullarını anlık olarak okuyup süspansiyon sertliğini ayarlayan akıllı ve aktif süspansiyon sistemlerinin kontrol algoritmalarının temelini oluşturur.

İnşaat Mühendisliği - Akıllı Binalar ve Sismik İzolasyon: Rezonans analizimiz, deprem veya şiddetli rüzgar anında binaların salınımını aktif olarak sönümleyen sistemlerin tasarımında kullanılır. Makalemiz, bir deprem anında binanın tepkisini ölçüp ters yönde kütleler hareket ettirerek rezonansı kıran "ayarlı kütle sönümleyici" (tuned mass damper) sistemlerinin geliştirilmesine temel oluşturabilir.

Havacılık - Titreşim (Flutter) Analizi ve Önleme: Yüksek hızlarda uçak kanatlarında veya füze kanatçıklarında oluşan ve rezonansın bir türü olan "flutter" titreşimi, yapının parçalanmasına neden olabilir. Analizimiz, bu titreşimleri öngören ve kanat yüzeylerinde küçük anlık oynamalarla bu titreşimi aktif olarak sönümleyen kontrol sistemlerinin tasarlanmasında kullanılabilir.

Robotik - Yüksek Hassasiyetli Robot Kolları: Bir robot kolu, bir parçayı hızla alıp başka bir yere koyduğunda ucunda küçük artık titreşimler (residual vibrations) oluşur. Sönümleme ve kontrol analizimiz, bu titreşimleri milisaniyeler içinde yok ederek üretim hatlarında verimliliği ve hassasiyeti artıran robotların geliştirilmesine doğrudan katkı sağlar.
