Atomizasyon: Atomizer mi, Nozul mu? — Damlacık Boyutunu Belirleyen Üç Yol

Bir proses toplantısında "atomizör mü koyalım, nozul mu?" sorusu havaya bırakıldığında masanın yarısı aynı şeyi konuştuğunu sanır, diğer yarısı bambaşka bir şeyi. Suç çoğu zaman kelimenin kendisindedir: "atomizör" hem bir şemsiye terim, hem de sahada sıkça döner çark için kullanılan bir takma addır. GEA bile kendi santrifüj çarkına düpedüz "the atomizer" der; oysa karşı masadaki kişi belki yüksek basınçlı bir memeden bahsetmektedir. Önceki yazıda spray dryer'ı dört alt sisteme bölüp büyük resmi kurmuştuk. Şimdi o resmin kalbine, sıvıyı saniyeler içinde bir sise çeviren parçaya iniyoruz — ve ilk işimiz bu terim bulanıklığını dağıtmak.

Atomizer mi, nozul mu?

Net bir tanımla başlayalım. Atomizasyon (atomization), bir sıvıyı milyonlarca minik damlacığa bölme işidir; bu işi yapan her cihaza genel olarak atomizör (atomizer) denir. Yani atomizör bir şemsiye terimdir — tek bir parçanın değil, bütün bir cihaz ailesinin adı. Bu ailenin altında iki büyük dal vardır: nozul (nozzle) ve döner/santrifüj atomizör (rotary).

Nozul, sıvıyı küçük bir delikten zorlayıp parçalayan sabit bir ağızdır. Rotary ise hareketli bir parçadır: hızla dönen bir disk sıvıyı merkezkaç kuvvetiyle savurur. İkisi de atomizördür, ama kardeştirler — eş anlamlı değil. "Atomizer ve nozul" demek, "araç ve sedan" demek gibidir; biri diğerini kapsar.

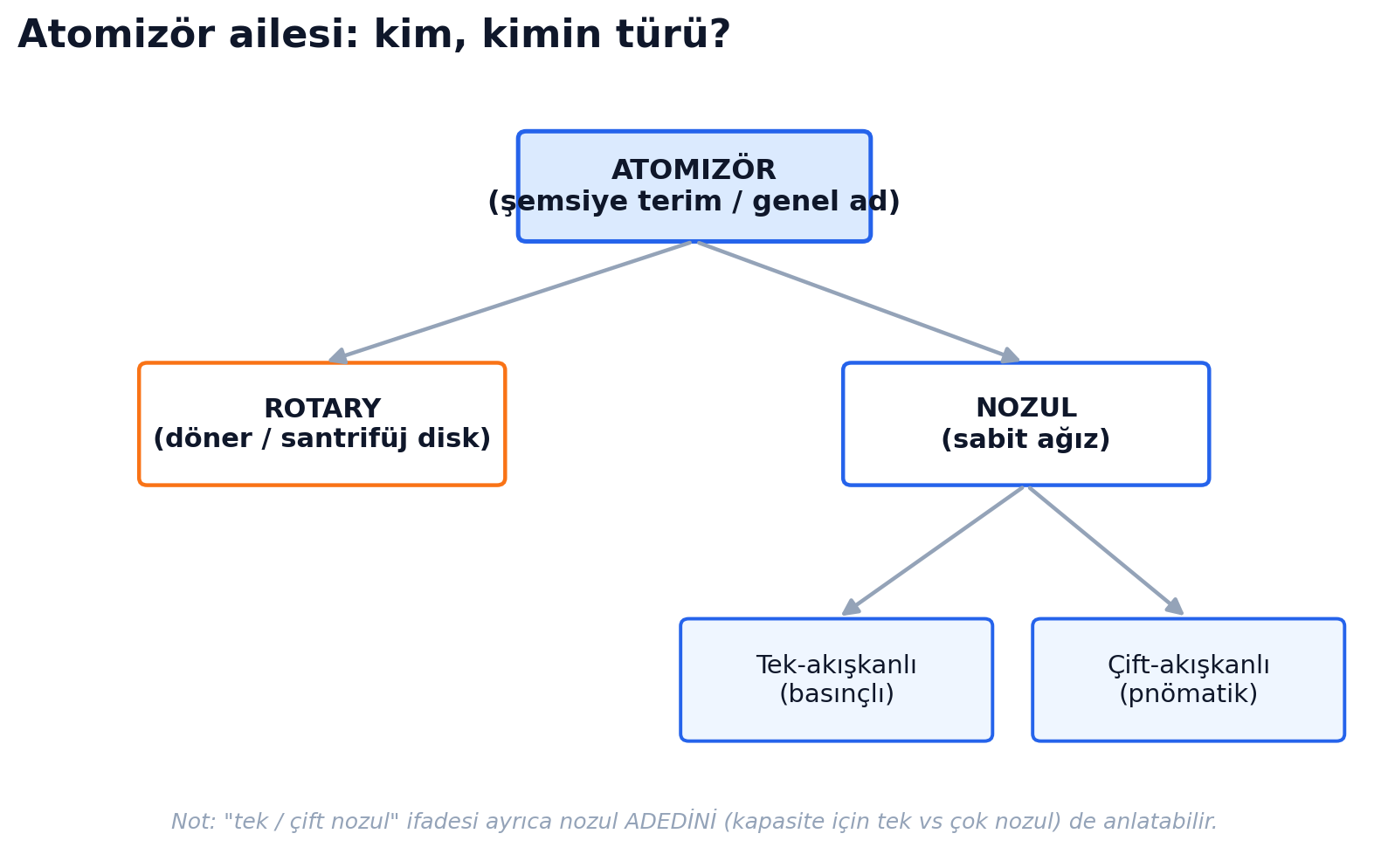

İşler bir kademe daha derinleşince nozul da kendi içinde ikiye ayrılır. Burada da bir kelime tuzağı var: "tek nozul, çift nozul" lafı iki ayrı şeye işaret edebilir. Birincisi ve asıl önemlisi, nozulu besleyen akışkan sayısıdır: tek-akışkanlı nozul yalnızca sıvıyla (basınçla) çalışır, çift-akışkanlı nozul ise sıvının yanına bir de basınçlı hava katar. Bütün ailenin haritası şöyle görünür:

Bu ağacı aklının bir köşesine asarsan, yazının geri kalanı yerli yerine oturur. Geriye tek bir soru kalıyor: bu üç farklı cihaz neden var, hangisi neye yarıyor?

Her şey yüzey alanında

Cevaba geçmeden, neden bu kadar uğraşıp sıvıyı ufaladığımızı bir oturtalım, çünkü atomizörün tek işi budur. Kurutmanın hızı, ıslak yüzeyin ne kadar geniş olduğuna bağlıdır. Bir bardak suyu masaya dökersen dakikalar içinde kurur; aynı suyu bardakta bırakırsan günlerce durur. Fark, açıkta kalan yüzeydir.

Atomizör bu fikri uca taşır. Bir kaşık sıvıyı sis hâline getirdiğinde, o sisin toplam yüzeyi gözünü kamaştıracak kadar büyür. Pudra şekeri düşün: aynı şeker, kesme küp hâlindeyken suda yavaş çözünür, toz hâline gelince anında dağılır — çünkü toz, kütlesini koruyup yüzeyini katlamıştır. Sayıların ardındaki mantık şaşırtıcı derecede temiz:

Kısa hesap. Bir V hacmini, çapı d olan eşit kürelere bölersen küre sayısı N = V ÷ (πd³ ⁄ 6) olur. Her kürenin yüzeyi πd² olduğuna göre toplam yüzey N × πd² = 6V ⁄ d. Yani toplam yüzey doğrudan 1 ⁄ d ile büyür — damlacığı yarı çapa indirdiğinde yüzeyi ikiye katlarsın. Rakama dökelim: 1 mL sıvıyı (kabaca bir kesme şeker büyüklüğü) 50 mikronluk damlacıklara ayırırsan ortaya yaklaşık 15 milyon damlacık ve ~1200 cm² yüzey çıkar; bu, tek bir damlanın yüzeyinin yaklaşık 200 katıdır.

İşte atomizörün bütün varlık sebebi bu eğride saklı. Damlacık ne kadar küçükse yüzey o kadar geniş, kuruma o kadar hızlı. Ama "daha küçük her zaman daha iyi" değildir — çok küçük damlacık çok küçük, savrulan, taşıması zor bir toz demektir. Mesele doğru boyutu seçebilmektir, ve onu seçmenin üç farklı fiziksel yolu vardır.

Üç yol, tek amaç

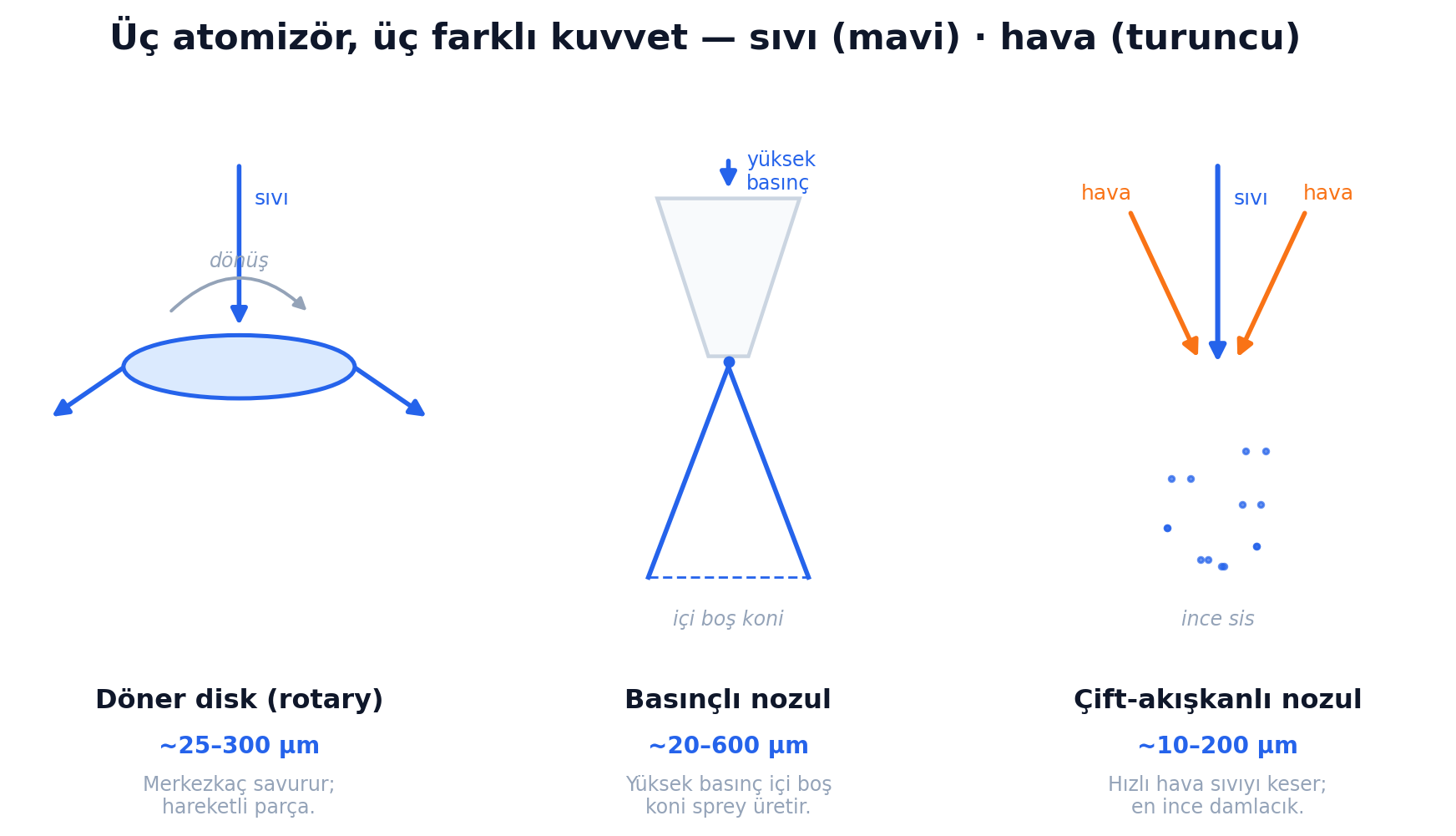

Üç atomizör tipi de aynı sona ulaşır — sıvıyı sise çevirir — ama bunu üç ayrı kuvvetle yapar: biri merkezkaçla, biri basınçla, biri havayla. Kesitleri yan yana koyunca aradaki fark netleşir:

Sırayla tanıyalım.

Döner disk: rotary atomizör

Rotary atomizör, çamaşır makinesinin sıkma sepetiyle ya da salata kurutucuyla aynı hileyi kullanır. Sıvı, çok hızlı dönen bir diskin merkezine düşer; merkezkaç kuvveti onu diskin kenarına doğru ince bir film hâlinde yayar ve kenardan teğet olarak bir sis bulutu hâlinde savurur. Damlacığın boyutunu belirleyen ana ayar diskin hızıdır — disk ne kadar hızlı dönerse damlacık o kadar küçülür.

Somut bir örnek faydalı olur. GEA'nın endüstriyel NIRO A20D rotary atomizöründe disk çapı 150 mm, normal çalışma aralığı 10.000–24.000 dev/dak, besleme kapasitesi ise 24.000 dev/dak'da saatte 1,8 tona, 13.000 dev/dak'da 3,5 tona kadar çıkar. Spraying Systems Co.'nun verilerine göre rotary atomizörlerin ürettiği tane boyutu, çark çapına ve hıza bağlı olarak kabaca 25–300 mikron bandında gezer.

Rotary'nin asıl marifeti dayanıklılığıdır. Sıvı küçük bir delikten geçmediği için tıkanmaz; içinde tanecik olan, viskoz ya da aşındırıcı beslemeleri rahatça yutar — bu yüzden GEA, A20D'nin çarkını aşınmaya karşı sertleştirilmiş WEARSERT uçlarla kaplar ve aşındırıcı beslemeler için çarkı kolayca değiştirilebilir yapar. Bedeli ise geometridir: disk sisi geniş bir şemsiye gibi yana savurduğu için kurutma odasının geniş ve kısa olması gerekir, yoksa henüz kurumamış damlacık duvara çarpar. Hareketli, yüksek devirli bir parça olduğundan yatak ve balans bakımı da işin değişmez bir kalemidir.

Basınç işi: tek-akışkanlı nozul

Basınçlı (tek-akışkanlı) nozul, bahçe hortumunun ucunu parmağınla sıkıştırınca ortaya çıkan o ince, güçlü huzmenin endüstriyel kuzenidir; ya da daha doğrusu, tazyikli yıkama tabancasının. Burada hiçbir hareketli parça yoktur. Bir pompa sıvıyı yüksek basınca getirir, sıvı küçük bir girdap odasından geçip dönerek bir delikten fışkırır ve dışarı çıkar çıkmaz içi boş bir koni (hollow cone) şeklinde ince bir film olarak açılır; bu film hava direnciyle parçalanıp damlacıklara döner.

Çalışma basınçları geniş bir aralığa yayılır — Spraying Systems Co.'nun TM-402 el kitabı 7 ile 483 bar arasını (100–7000 psi) verir, özel uygulamalarda 700 bara kadar çıkılır. Ürettiği tane ise iri ve düzgündür: yaklaşık 20–600 mikron. Boyutu ayarlamanın mantığı sezgiye ters gelebilir ama tutarlıdır — daha iri tane istiyorsan büyük kapasiteli nozulu düşük basınçta çalıştırırsın, daha ince tane istiyorsan küçük kapasiteli nozulu yüksek basınçta. Bu nozulun dar ve dikey sprey deseni, onu uzun, ince kuleli kurutuculara mükemmel bir eş yapar; enerji açısından da havayla atomize eden kuzeninden daha hesaplıdır.

İki zayıf noktası vardır. Birincisi tıkanmadır — kaba bir slurry'yi küçük bir delikten geçirmeye kalkarsan ağız kısa sürede tıkanır. İkincisi aşınmadır: yüksek hızlı sıvı, orifisi ve girdap odasını zamanla aşındırır ve delik genişledikçe damlacık boyutu sessizce kayar. Çözüm malzemededir; aşındırıcı beslemelerde orifis uçları tungsten karbürden seçilir. Sertleştirilmiş çelik çok daha ucuzdur ama sık sık değiştirmek gerekir.

Hava işi: çift-akışkanlı nozul

Çift-akışkanlı (pnömatik) nozul, bir ressamın airbrush'ı ya da eski sprey boya tabancalarıyla aynı prensipte çalışır. Burada sıvıyı parçalayan şey basınç değil, yüksek hızlı havadır. Sıvı düşük basınçla, yavaşça akar; ağızda (içeride ya da hemen dışarıda) onu sesüstü hıza ulaşan bir hava akımı yakalar ve makaslarcasına en ince zerrelere böler.

Üçü içinde en küçük ve en düzgün damlacığı bu üretir. Spraying Systems Co. bu nozullar için kabaca 10–200 mikron aralığı verir; Pilotech gibi üreticilerin verilerinde tipik Sauter ortalama çapı (SMD) 10–50 mikron, laboratuvar ölçeğinde ise mikron-altı boyutlara inilebilir. Damlacığı belirleyen asıl kol, hava/sıvı oranıdır (ALR) — pratikte 0,5 ile 10 arasında gezer, daha ince tane için 3–10 bandına çıkılır. Sıvı orifisi büyük olduğu için kolay kolay tıkanmaz, düşük debide bile sağlam atomize eder ve düşük sıvı basıncı sayesinde ısıya duyarlı çözeltileri hırpalamaz. Bu üç özellik birleşince laboratuvarın ve ilaç dünyasının gözdesi olur: Büchi tipi masaüstü kurutucular, 1–5 mikronluk inhaler tozları, aroma ve protein gibi ısı hassas beslemeler, mikrokapsülasyon. Bedeli ise enerji ve ölçektir — basınçlı havayı sürekli üretmek pahalıdır ve tek bir ağızdan geçirebileceğin debi sınırlıdır.

"Tek nozul, çift nozul" derken

Buraya kadar konuştuğumuz "tek/çift", akışkan sayısıydı — sıvı tek başına mı, yanında hava mı var. Ama aynı kelime bir de nozul adedini anlatmak için kullanılır ve karıştırılması işten değildir. Büyük bir kurutucunun kapasitesini artırmak istediğinde tek bir nozulu sonsuza kadar büyütemezsin; bunun yerine odanın tavanına bir nozul demeti (cluster/deck) yerleştirip aynı anda birçok nozuldan püskürtürsün. Yani "tek nozullu kule"den "çok nozullu kule"ye geçmek, atomizasyon tipini değiştirmek değil, aynı tipi çoğaltarak debiyi büyütmektir. Birini akışkan sayısı, diğerini cihaz sayısı olarak ayrı tuttuğunda iki anlam bir daha çakışmaz.

Damlacıktan taneye

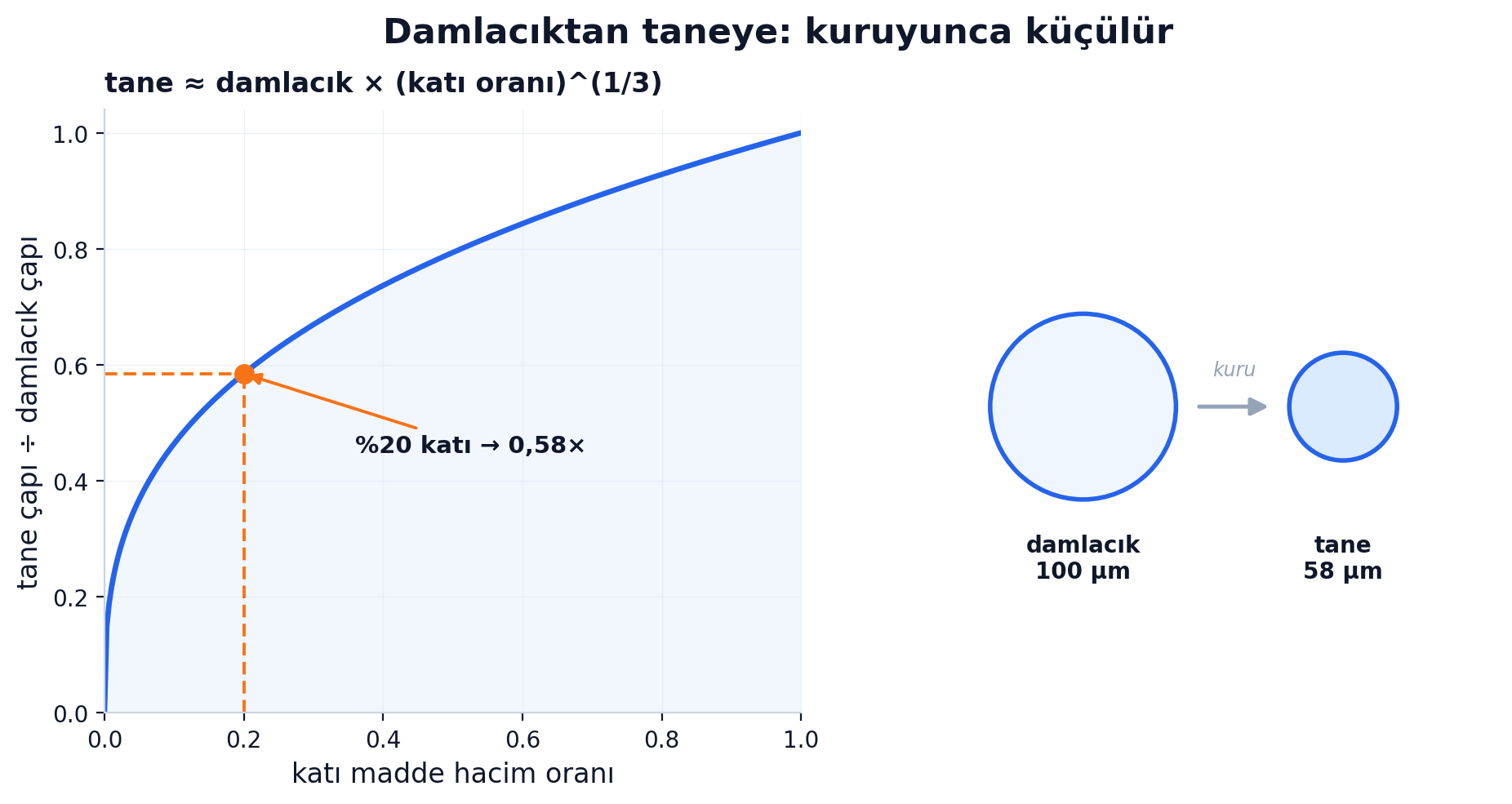

Atomizör damlacığı belirler, ama rafta gördüğün şey damlacık değil, kuru tanedir — ve ikisi aynı boyutta değildir. Damlacık kururken içindeki su gider, geriye yalnızca katı madde kalır, dolayısıyla tane damlacıktan daha küçük doğar. İlişki yine temiz bir küp-kök bağıntısıyla yürür:

tane çapı ≈ damlacık çapı × (katı madde hacim oranı)^(1⁄3)

Bir örnek netleştirir: beslemende hacimce %20 katı madde varsa, çarpan 0,20^(1/3) ≈ 0,58 olur. Yani 100 mikronluk bir damlacık, kuruduğunda yaklaşık 58 mikronluk bir taneye iner. Bu yüzden "ne boyutta toz istiyorum?" sorusunun cevabı, atomizör ayarına doğrudan geri besler: hedef taneyi seçer, besleme konsantrasyonunu bilir, gereken damlacık boyutunu küp-kökten geri hesaplarsın.

Tabii gerçek hayat bu kadar uysal değildir. Damlacık her zaman içi dolu bir küreye kurumaz; yüzeyi erken kabuk bağlarsa içeride boşluklar, vakuoller oluşur ve tane beklenenden iri ama hafif çıkar. Bir noktayı da küçük yazıyla eklemek gerek: atomizasyonu konuşurken "ortalama damlacık" derken kastedilen genellikle Sauter ortalama çapıdır (D32) — toplam hacmin toplam yüzeye oranını koruyan ortalama. Kuruma tümüyle bir yüzey olayı olduğundan, prosesi tanımlayan doğru ortalama da budur.

Hangi durumda hangisi?

Bütün bunları tek bir karar masasında toplayalım. Atomizör seçimi neredeyse hiçbir zaman "hangisi en iyi" değil, "bu beslemeye, bu toza, bu ölçeğe hangisi" sorusudur:

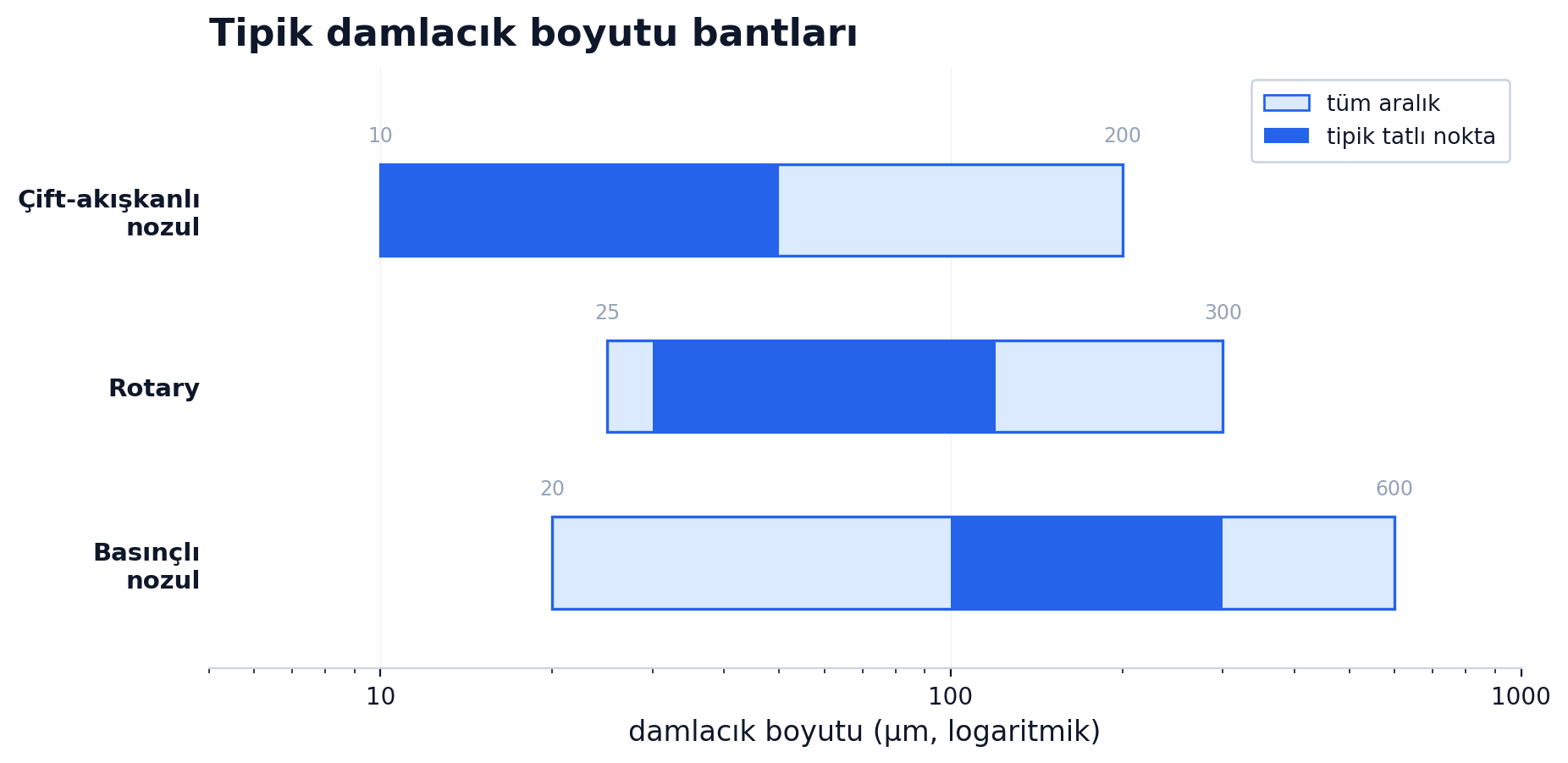

Damlacık bantlarını yan yana koyunca seçimin neden bu kadar boyut odaklı olduğu da görünür hâle gelir — üç tip, aynı eksende üç ayrı pencereyi tutar:

Seriye köprü

Artık masadaki o soruya net cevap verebilirsin: atomizör damlacığı üreten cihazın genel adı, nozul ve rotary onun iki büyük dalı, tek/çift-akışkanlı da nozulun iki alt türü. Hangisini seçtiğin tozun boyutunu, yoğunluğunu ve makinenin nasıl bir oda istediğini baştan belirliyor — yani atomizör seçimi, kurutucunun bütün karakterini çizen ilk karar.

Sıradaki yazıda damlacığın o kısa düşüşü boyunca içeride ne olduğuna bakacağız: sıcak havayla damlacık arasındaki ısı ve kütle dengesi, psikrometri ve kuruma kinetiği. Yani bu yazıda boyutunu belirlediğimiz damlacığın, odanın içinde saniyeler süren hikâyesini açacağız.
