Spray Dryer Nedir? — Sıvıyı Saniyede Toza Çeviren Makine

Bir kaşık hazır kahveyi sıcak suda eritirken aslında bir filmi geri sarıyorsun: o toz, kısa süre önce koyu bir sıvıydı ve biri onu saniyeler içinde kurutup toza çevirdi. Aynı film raftaki bebek mamasının, çamaşır deterjanının, hatta banyondaki seramik karonun ham granülünün arkasında da dönüyor — ve çoğu zaman sorumlusu tek bir makine: spray dryer, Türkçesiyle püskürtmeli kurutucu.

Tuhaf olan şu: makine mühendisi olarak pompayı, ısı eşanjörünü, santrifüj fanı yakından tanırsın ama bu makine nedense müfredatın kıyısında kalır. Oysa içinde yepyeni bir şey yok; sadece tanıdık parçalar zekice bir sırayla dizilmiş. Gel, sıfırdan tanıyalım — ne işe yarıyor, içinde ne dönüyor ve neden bu kadar farklı sektör aynı basit fikre güveniyor.

Bu makine neden var?

Elimizde bir sıvı var: süt, kahve ekstraktı, bir ilaç çözeltisi, seramik çamuru (slurry), deterjan bulamacı… Listeyi uzatabiliriz. İstediğimiz şey hep aynı: bu sıvıyı uzun ömürlü, dökülebilen, taşınması kolay bir toza çevirmek. Toz hâli hem mikrop üremez (su yok), hem çuvalla taşınır, hem de raf ömrü aylara çıkar.

Peki neden fırına atıp kurutmuyoruz? Bir tepsi sütü fırına koyduğunu düşün: saatler sürer, dışı kabuk bağlarken içi ıslak kalır, uzun süren ısı proteini ve aromayı bozar, ve sonunda tepsiden kazıman gereken bir tabaka elde edersin. Yani hem yavaş, hem kalitesiz, hem de kesintili. Fabrika ölçeğinde sürekli üretim için bu yöntem baştan ölü doğmuş.

Spray dryer'ın vaadi tam da burada: bir uçtan sıvı veriyorsun, öbür uçtan saniyeler sonra kuru toz alıyorsun — hem de durmadan, sürekli akan bir hatta. Tek ve kesintisiz bir adımda. Bir mühendis gözüyle asıl güzelliği de bu sürekli rejimde: besleme, ısıtma ve toplama bir kez dengeye oturunca makine günlerce aynı kalitede toz basar; partiden partiye değişen el işi bir kurutma değil, ayarlanmış bir proses elde edersin.

Temel fikir: yüzey alanı + sıcak hava (bir de soğutma hilesi)

Islak bir şeyi hızlı kurutmanın sırrı tek cümlede özetlenebilir: onu mümkün olduğunca ince yaymak. Çamaşırı buruşuk yığın hâlinde değil, gerip astığımızda daha çabuk kurur; çünkü yüzey alanı artar.

Spray dryer bu fikri uca taşır. Atomizasyon (atomization) dediğimiz işlem, sıvıyı tıpkı bir duş başlığının ya da deodorant spreyinin yaptığı gibi milyonlarca minik damlacığa böler. Bir kaşık sıvıyı ~50 mikronluk damlacıklara ayırdığında ortaya çıkan toplam yüzey alanı, kaşıktaki düz yüzeyin yüzlerce katıdır. İşte bu sis, içinden 180–220 °C sıcak hava geçen bir odaya püskürtülür. Devasa yüzey artı sıcak hava, yıldırım hızında buharlaşma demektir: damlacık daha odanın dibine inmeden suyunu verip katı bir taneye dönüşür. Tipik kalış süresi yalnızca birkaç saniyedir.

Burada haklı bir itiraz gelir: "180 derecelik havada süt mü kurutuyorsun, protein bozulmaz mı?" Cevap, terlemenin neden serinlettiğinde saklı. Ter cildinden buharlaşırken ısı çeker ve seni serin tutar. Aynı fizik burada da çalışır: damlacık ıslak olduğu sürece yüzeyinden su buharlaşırken buharlaşmanın gizli ısısını havadan çeker ve kendi sıcaklığını havanın yaş termometre (wet-bulb) sıcaklığında tutar — yani sıcak giriş havasının çok altında. Damlacık 200 °C havanın içinde yüzse bile kendisi serin kalır. Bu kalkan, su bitip yüzey kuruyana kadar iş görür. Isıya duyarlı sütün, enzimin ve ilacın bu fırın gibi ortamda hayatta kalmasının sırrı budur. Havanın odadan çıkış sıcaklığı tipik olarak 80–100 °C'dir ve ürünün gördüğü en yüksek sıcaklık aşağı yukarı budur — sıcak giriş sıcaklığı değil.

Dört ana sistem

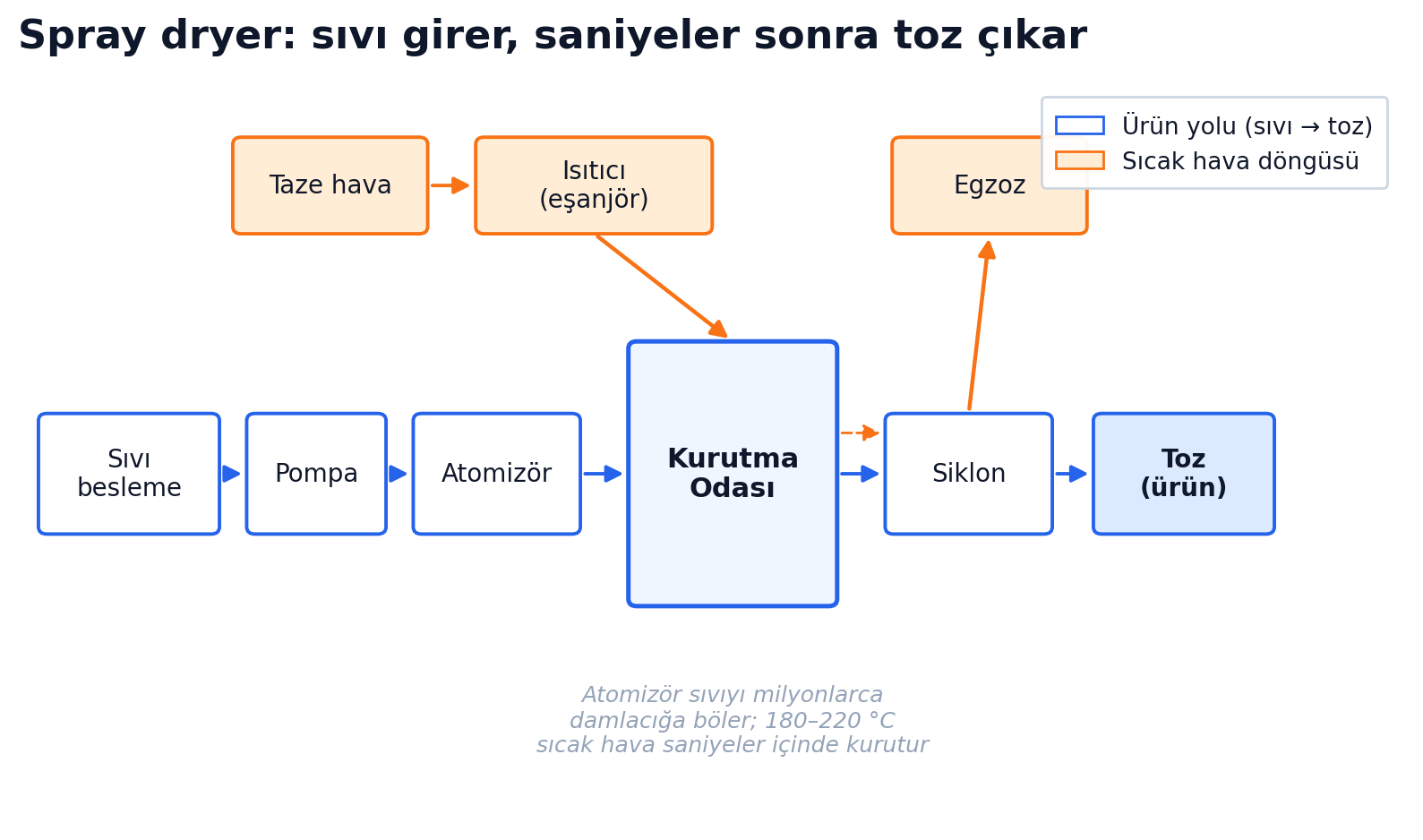

Spray dryer ilk bakışta karmaşık görünür, ama dört alt sisteme ayırınca berraklaşır. Önce hepsini tek bir haritada görelim:

1) Besleme + atomizasyon sistemi. İşin kalbi burası, çünkü damlacık boyutu büyük ölçüde tozun boyutunu, yığın yoğunluğunu ve çözünürlüğünü baştan belirler. Pompa sıvıyı atomizöre basar; atomizörün üç ana tipi vardır:

• Döner çark/disk atomizör (rotary): Çok yüksek hızda (saniyede yüzlerce, dakikada on binlerce devir) dönen bir disk. Sıvı merkeze düşer, merkezkaç kuvvetiyle kenardan sis hâlinde savrulur — çamaşır makinesinin sıkma sepeti gibi düşün. Esnektir, içinde tanecik olan beslemelere dayanıklıdır, tıkanmaz.
• Basınçlı (tek-akışkanlı) nozul: Sıvıyı yüksek basınçla (onlarca–yüzlerce bar) küçük bir delikten geçirir; bahçe hortumunun ucunu parmağınla sıkıştırınca oluşan ince huzme gibi. Daha iri ve düzgün taneler verir.
• İki-akışkanlı (pnömatik) nozul: Burada sıvıyı parçalayan şey basınçlı havadır — sprey boya tabancası (airbrush) mantığı. En ince taneleri üretir; bu yüzden laboratuvar ve ilaç dünyasının favorisidir.

2) Hava ısıtma sistemi. Kurutma havasını ısıtan kısım. Gıda ve ilaçta neredeyse her zaman dolaylı ısıtma (ısı eşanjörü, buhar ya da elektrik) kullanılır; çünkü doğrudan ateşli ısıtma (yanma gazını havayla karıştıran tip) ucuz olsa da yanma ürünlerini ürüne bulaştırır. Isınan hava, odaya bir hava dağıtıcı (disperser) üzerinden düzgün bir desende verilir.

3) Kurutma odası. Silindirik bir gövde ve altında ters bir koni. Damlacığın sıcak havayla buluşup kuruduğu, taneye dönüştüğü hacim burasıdır; koni de biten tozu dibe doğru toplar.

4) Toz toplama + egzoz temizleme. İki kademe çalışır. Birincil toplamada tozun büyük kısmı oda dibinden alınır. İkincil toplamada, odadan çıkan hava hâlâ ince taneler taşıdığı için bunlar bir siklon (cyclone) ile yakalanır: havayı bir girdaba sokup ağır taneleri çepere savuran, elektrik süpürgesindekine benzer bir ayırıcı. En ince tozu da torba/kumaş filtre (bag filter) tutar; gerekiyorsa en sonda bir yaş yıkayıcı (scrubber) kalan tozu suya bağlayıp temiz havayı bacaya yollar.

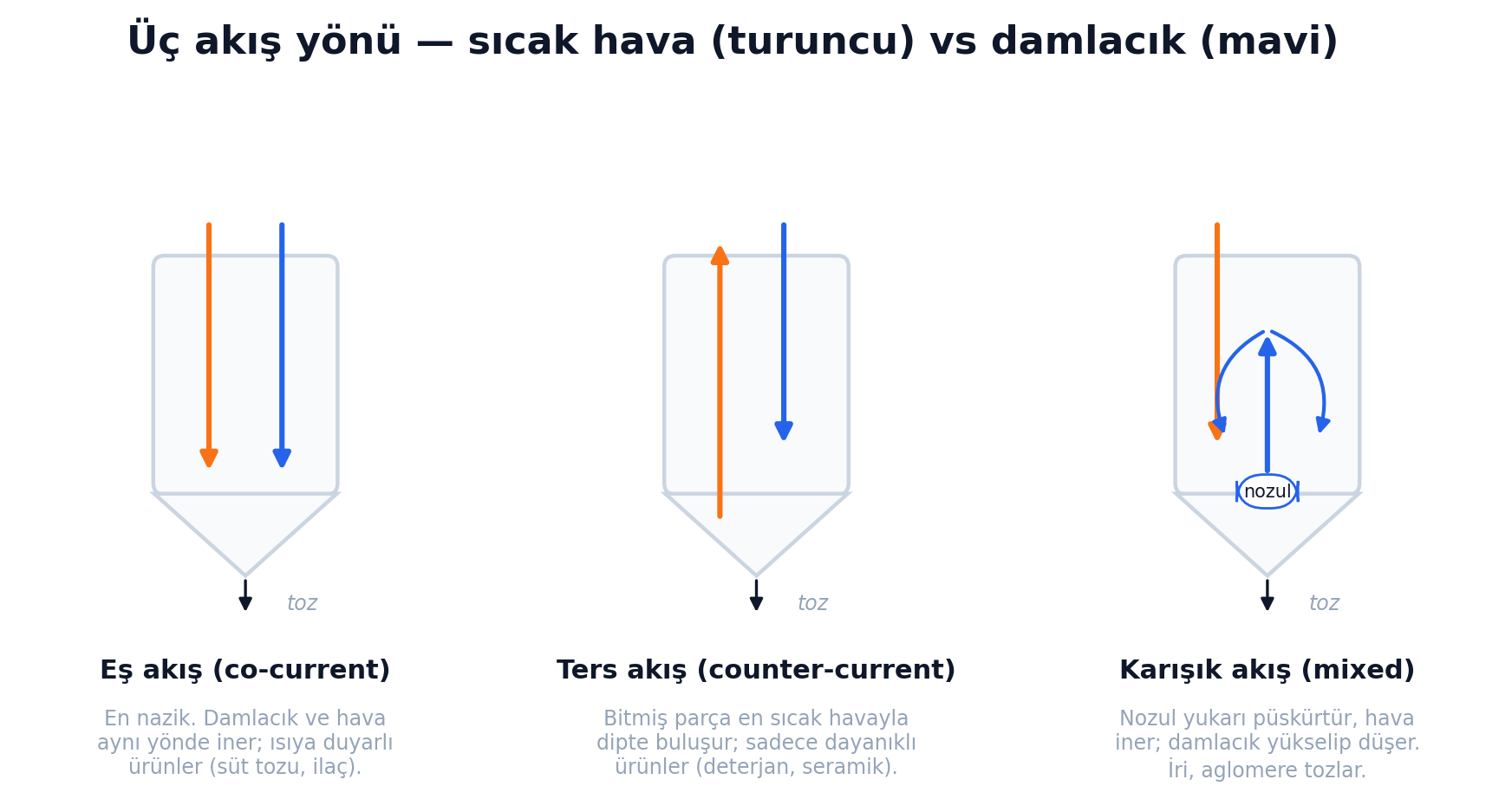

Akış yönleri: sıcak hava ile damlacık nereye gidiyor?

Aynı dört sistemle bile, sıcak havayı damlacığa göre hangi yönde gönderdiğin ürünü baştan aşağı değiştirir. Üç temel düzen var:

• Eş akış (co-current): Hava ve damlacık aynı yönde, çoğunlukla ikisi de tepeden aşağı akar. En ıslak, en savunmasız damlacık en sıcak havayla buluşur — ama tam o anda buharlaşma soğuması devrede olduğu için tane korunur. Tane, odadan serin çıkış havasıyla birlikte ayrılır; gördüğü en yüksek sıcaklık çıkış sıcaklığı kadardır. Akıntıyla aynı yöne yüzmek gibi: nazik. Bu yüzden süt tozu, bebek maması ve ilaçların çoğu eş akışla kurutulur.
• Ters akış (counter-current): Damlacık tepeden düşerken sıcak hava dipten yukarı çıkar. Bu sefer en kuru, işi bitmiş tane, dipte en sıcak havayla karşılaşır — üstelik artık koruyucu buharlaşma kalkanı kalmadığı için sıcaklığı giriş havasına yaklaşır. Akıntıya karşı yüzmek gibi: zorlu ama ısı alışverişi verimli. Sadece ısıya dayanıklı ürünlere uygundur; klasik örnek deterjan kuleleri (gerçek bir P&G kulesinde giriş havası ~272 °C ölçülmüştür) ve seramik granülleridir. Bonus olarak kule içi aglomerasyon ve uzun kalış süresi, yüksek yığın yoğunluğu verir.
• Karışık akış (mixed / fountain): Nozul dipten yukarı püskürtür, hava tepeden iner; damlacık önce yükselir, sonra düşer. İri, aglomere, serbest akışlı (instant) tozlar için tercih edilir.

Aynı fikir, bir sürü sektör

"Sıvıyı sisle, sıcak havadan geçir, tozu topla" gibi basit bir fikrin nereye kadar uzandığı şaşırtıcı. Birkaç somut örnek:

• Gıda: Süt tozu ve bebek maması (GEA'nın NIRO hatları saatte 100 kg'dan 30 tona kadar üretebiliyor), hazır kahve (önce ekstrakt %35–50 kuru maddeye konsantre edilir, sonra püskürtülür), yumurta tozu (nem %3–5'e indirilir), ve aromaların maltodekstrin gibi bir taşıyıcıyla mikrokapsüllenmesi.
• İlaç: Doğrudan tablet basımı için sprey-kurutulmuş laktoz, çözünürlüğü düşük etken maddeleri çözünür kılan amorf katı dispersiyonlar (Trikafta, Kalydeco gibi gerçek ilaçlar bu yolla üretiliyor) ve akciğere ulaşan inhaler tozları (1–5 mikron tane boyu).
• Seramik ve deterjan: Prese hazır, akışkan granüller ve 1940'lardan beri çalışan dev deterjan kuleleri.

Seriye köprü

Tek bir yazıya işte bu kadarı sığıyor — ama büyük resmi kurduk: spray dryer, sıvıyı ince bir sise bölüp sıcak havadan geçirerek saniyeler içinde toza çeviren, dört alt sistemden oluşan sürekli bir makine; akış yönü de ürünün karakterini belirleyen ana tasarım kararı.

Bu, beş yazılık serinin ilkiydi. Sıradaki yazılarda her parçayı tek tek açacağız:

• 2. yazı: Atomizasyonun derinine — damlacık boyutunu nasıl ayarlıyoruz, hangi atomizör hangi toza yarıyor.
• 3. yazı: Kurutma odasının içindeki ısı ve kütle dengesi — psikrometri ve kuruma kinetiği.
• 4. yazı: Toz toplama ve hava temizlemenin detayı, verim ve enerji.
• 5. yazı: Sektör sektör uygulamalar ve bir dryer'ı baştan seçip ölçeklendirme.

Daha derine inmek isteyenler için: bu alanın başucu kitapları Keith Masters'ın Spray Drying Handbook'u ve Arun Mujumdar'ın Handbook of Industrial Drying'idir; üretici tarafında GEA ile SPX FLOW / Anhydro (laboratuvar ölçeğinde ise Büchi) işin mutfağını görmek için iyi birer başlangıç noktası.
